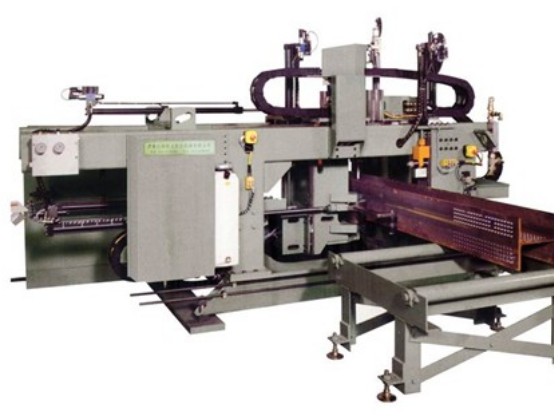

高速數控三維鉆床
-
產品簡介
產品用途：
本機床主要是用于H型鋼、槽鋼等工件的鉆孔加工，三個鉆削主軸箱的定位、進給全部由伺服電機驅動，PLC系統控制，數控小車送料，高效、高精度，可廣泛應用于建筑、橋梁等行業。
1、具有三個動力頭，工件一次通過后三個面上的孔均可加工完畢，并直接按要求鋸割，無需周轉工序。
2、自動進行快進和工進轉換，加工效率高。
3、 CNC、PLC控制，CRT顯示，編程軟件基于WINDOWS平臺，編程快速方便，預覽形象直觀 。
4、高速三維鉆可進行銑長槽、攻絲作業。
5、全數字控制，加工精度高，效率高。操作簡單。
-
技術規格/參數
機器型號
XTG（高速）500
XTG（高速）700
XTG（高速）1000
XTG（高速）1250
最小工件尺寸mm
100×100
150×75
150×75
200×75
最大工件尺寸mm
500×500
700×500
1000×500
125×500
工件腹板厚度mm
≤30
≤40
≤55
自動送料長度m
1--12
1--15
主軸數量/個
3/9
主軸轉速范圍r/min
120-560（30-6000）
軸向進給速度mm/min
20-200
主軸進給行程mm
180
最大鉆孔直徑mm
40
送料小車行程m
13
17
下料軌道長度m
8
10
額定總功率kw
32（50）
35（55）
外形尺寸m
4.6×2×3
5.0×2×3
5.2×2×3
5.5×2×3
主機重量T
6.4（8.4）
7.6（10）
9.8（14）
12（15）
